Seria B z kluczem standardowym LH-FGG/EGG
Cechą charakterystyczną tych serii złączy jest system kluczowania, który pozwala na większą gęstość styków i zapobiega wszelkim błędom w ustawieniu. Różne warianty kluczowania zapobiegają niepożądanemu dopasowaniu krzyżowemu podobnych złączy. Możliwe jest również zastosowanie styków zaciskanych w celu skrócenia czasu montażu kabla. Te serie złączy obejmują zakres od 0B do 5B, a także wielobiegunowe 00 i 2G (skrócona wersja serii 2B). Dostępne są również modele próżnioszczelne.
Do zastosowań wymagających szybkiego i bezpiecznego blokowania Push-Pull, JH-EGG serii B zapewnia elastyczne, użyteczne, solidne i niezawodne okrągłe złącze wielobiegunowe.
System samozatrzaskowy umożliwia łączenie złącza poprzez proste wciśnięcie wtyczki osiowo do gniazda.
Po mocnym zatrzaśnięciu połączenia nie można przerwać przez pociągnięcie za kabel lub jakąkolwiek inną część składową inną niż zewnętrzna tuleja zwalniająca.
Dzięki temu jest idealnym wyborem do procesów produkcji i testowania półprzewodników, testów i pomiarów, oprzyrządowania, urządzeń medycznych, badań i zastosowań audio/wideo.
GŁÓWNE CECHY:
Złącza serii B zapewniają następujące główne cechy:
– bezpieczeństwo systemu samozatrzaskowego Push-Pull – typy multipolowe od 2 do 64 styków
– styki lutowane, zaciskane lub drukowane (proste lub kolankowe) – duża gęstość upakowania zapewniająca oszczędność miejsca
– Ekranowanie 360 stopni dla pełnego ekranowania EMC. – system kluczowania (standard klucza «G»)
– wiele kluczowych opcji, aby uniknąć krzyżowania się podobnych złączy w celu wyrównania złączy
Sekcja części przedstawiająca komponenty wewnętrzne
| NIE. |
Gniazdo stałe |
Wtyczka prosta |
| 1. |
powłoka zewnętrzna |
powłoka zewnętrzna |
|
2. |
korona uziemiająca |
rękaw zatrzaskowy |
| 3. |
pierścień ustalający |
nakrętka zaciskowa |
|
4. |
nakrętka sześciokątna |
dzielony nośnik wkładek |
| 5. |
podkładka blokująca |
izolator |
| 6. |
izolator |
męski kontakt |
| 7. |
kobiecy kontakt |
oprawka |
Charakterystyka techniczna
Mechaniczne i klimatyczne
Charakterystyka Wartość Norma
Endurance >5000 cykli Test IEC 60512-5 9a
Wilgotność do 95 procent przy 60 stopniach C
Zakres temperatur - 55 stopni C plus 250 stopni C
Odporność na wibracje 10-2000 Hz, 15 g IEC 60512-4 test 6d
Odporność na wstrząsy Odporność na wstrząsy IEC 60512-4 test 6c
Test korozji w mgle solnej > 144h IEC 60512-6 test 11f
Wskaźnik ochrony (połączony) IP50 IEC 60529
Kategoria klimatyczna 55/175/21 IEC 60068-1
Elektryczny
Charakterystyka Wartość Norma
Zastawianie at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Różne testy zostały przeprowadzone z parami złączy JH-FGG i JH-EGG, z chromowaną mosiężną obudową i izolatorem PEEK.
Gniazdo stałe żeńskie serii B JH-EGG

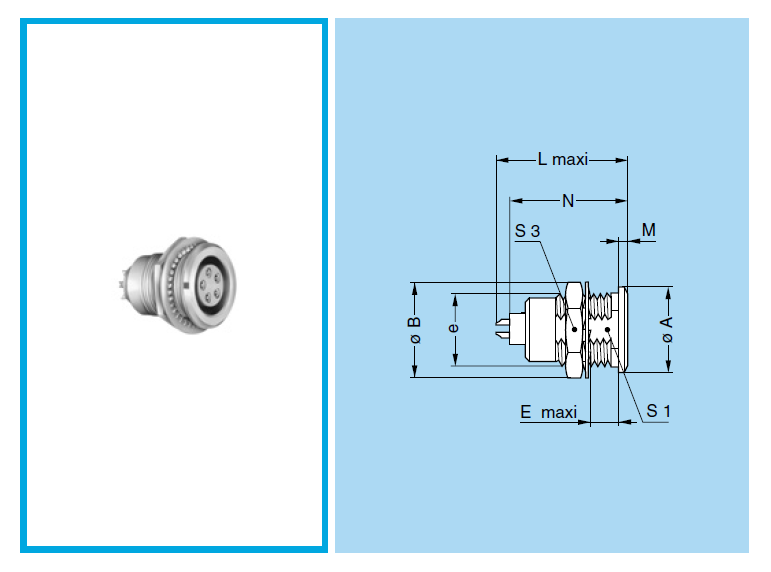

JH-EGG Gniazdo stałe, mocowanie nakrętką, klucz (G) lub klucze (A…M i R)
| Odniesienie | Wymiary (mm) | |||||||||
| Model | Seria | A | B | e | E | L | M | N | S1 | S3 |
| JH-EGG | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-EGG | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-EGG | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-EGG | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-EGG | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-EGG | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-EGG | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
Detale

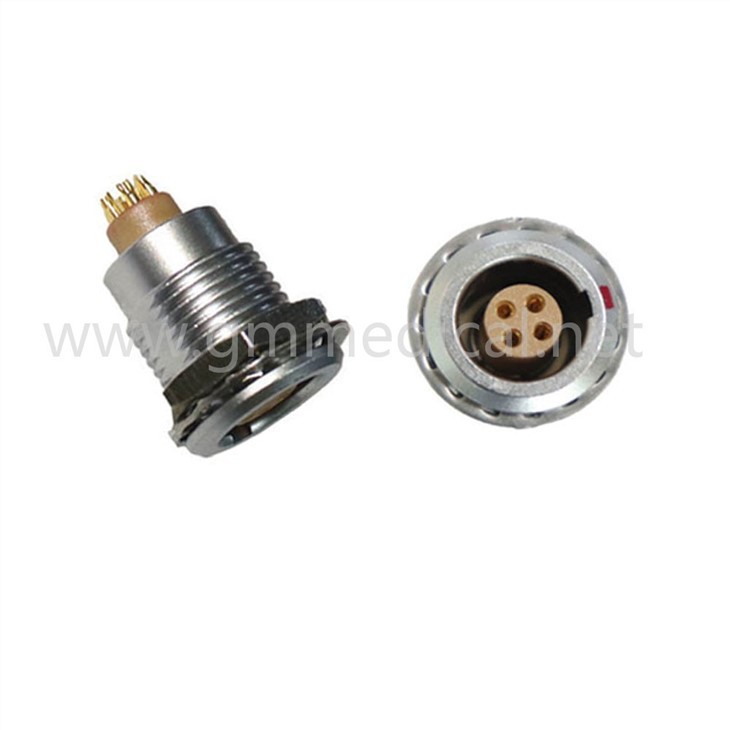

Nazwa produktu:Push Pull Samozatrzaskowe złącze wielobiegunowe Stałe gniazdo
Pochodzenie: Chiny Nazwa handlowa: Greatmade Typ: okrągły push pull
Środowisko: kryty Płeć: kobieta/mężczyzna Obróbka powierzchni: perłowy chrom
Styk: od 2 do 16 pinów Stopień ochrony IP: IP50 Typ styku: lutowany
Kontakt Leczenie: platerowane złotem Wytrzymałość: ponad 5000 razy push-pull Obudowa Materia: chromowany mosiądz
Materiał izolatora: PPS Zastosowanie: motoryzacja/komunikacja/przemysł/wyświetlacz LED
Opakowania
1 szt. Złącze w torbie PE
50-100 Złącza PCS w małym pudełku/kreskówce
- Port: Shenzhen, Chiny
- Czas realizacji:
-
Ilość (sztuki) 1 - 200 201 - 500 >500 Czas realizacji (dni) 5 7 Do negocjacji
Często zadawane pytania
P1: Jak działa złącze push-pull?
Złącza push-pull skutecznie zapobiegają przypadkowemu rozłączeniu poprzez zastosowanie mocnego, samozatrzaskowego mechanizmu, który umożliwia łączenie złącza poprzez wciśnięcie wtyczki do gniazda. Jednak połączenia nie można przerwać przez zwykłe pociągnięcie.
P2: Czy możesz produkować niestandardowe zamówienia produktów? Zamówienia OEM lub ODM?
Jasne. Dzięki doświadczeniu w produkcji OEM i ODM jesteśmy w stanie zapewnić kompleksowe rozwiązania w zakresie niestandardowych złączy.
P3: Czy zapewniasz bezpłatną próbkę?
Nie, i musisz zapłacić za opłatę za dostawę.
P4: Jak transportujesz towary?
Zgodnie z zapotrzebowaniem naszych klientów, może to nastąpić drogą AIR / SEA Freight / express Delivery (DHL/UPS/FEDEX, np.).
