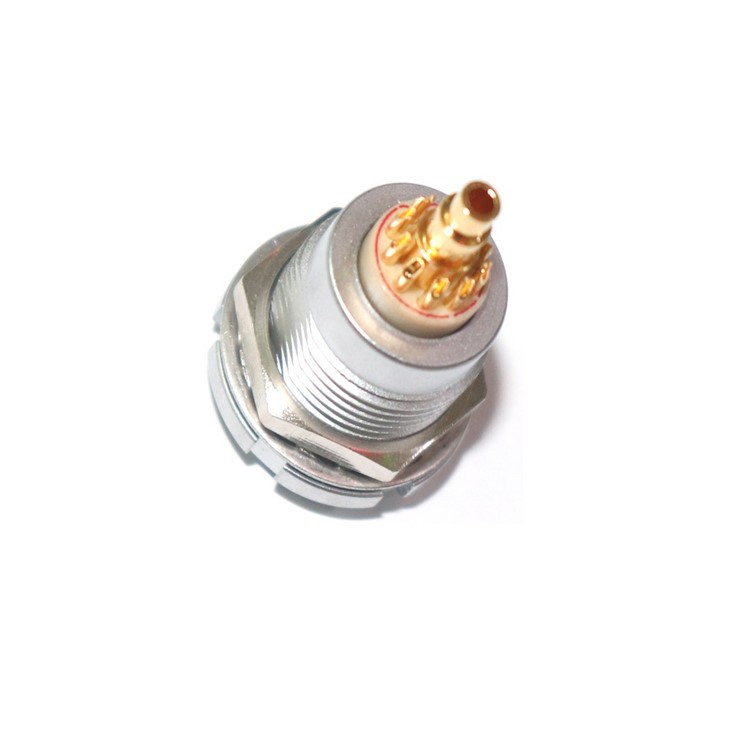

Okrągłe złącze push-pull, stały gniazdo

Okrągłe złącze push-pull, stały gniazdo to wysokowydajne okrągłe złącze push-pull zaprojektowane dla precyzyjnej transmisji sygnału w wymagających środowiskach . zaprojektowanych jako stałego pojemnika, ten model łączy solidną konstrukcję mechaniczną z wszechstronnymi możliwościami elektrycznymi, co czyni go odpowiednim dla zastosowań medycznych, przemysłowych i lotniczych .}}}}}}}}}}}}}}}}}}}}}}

Grandmade Part No .: JH-ECG .2 b . x 10. cll

OEM część nr .: ecg .2 b . x 10. cll

Opis

Typ: Naprawiono gniazdo, mocowanie tylnego panelu, samollowanie push-pull (bez narzędzi, bezpieczne połączenie) .

Elektryczny: 1 koncentrację (rf) + 10 niskie napięcie (Power/Data) Contacts; 7a na kontakt, 0 . 95KV napięcie testowe.

Mechaniczny: Chromowane obudowy mosiężne, komponenty niklu; Kodowanie jednoszynowe (alpha =0) dla anty-miSalignment; Compact (wątek M15x1 ., 15,79g).

Środowisko: -55 stopień do +250 (krótkoterminowy); Ochrona pyłu IP50; 5, 000 cykle krycia; EMI Chłod (większa lub równa 75dB przy 10 MHz, większa lub równa 40dB przy 1Ghz) .



Okrągłe złącze push-pull, stały gniazdo

Seria 2B, 10+1 koncentryczne żeńskie gniazdo żeńskie

• Hybrydowy projekt kontaktu: Integruje kontakty koncentryczne i niskie napięcie w celu jednoczesnego transmisji sygnałów RF i mocy/danych .
• System blokowania push-pull: Włącza szybkie, bezpieczne połączenia z dźwiękowym/dotykowym sprzężeniem zwrotnym, skracanie czasu instalacji .
• Kluczowe kodowanie: Mechanizm wyrównania jednoszynowego eliminuje niewłaściwe ryzyko, kluczowe dla precyzyjnych aplikacji .
• Solidna budowa: Materiały odporne na korozję i tolerancja w wysokiej temperaturze zapewniają niezawodność w trudnych warunkach .
• Układ o dużej gęstości: 11 kontaktów w kompaktowym wzorze formy, optymalizując przestrzeń w złożonych systemach .

P: Jaki jest główny cel kluczowego kodowania?
Odp.: Kodowanie jednoszynowe zapewnia prawidłowe wyrównanie między wtyczką a gniazdą, uniemożliwiając uszkodzenie niewłaściwego krycia .

P: Czy to złącze może obsługiwać sygnały o wysokiej częstotliwości?
Odp.: Tak, kontakt koncentryczny jest przeznaczony do aplikacji RF, z wydajnością chroniącą większą lub równą 40 dB przy 1 GHz .

P: Czy jest odpowiedni do użytku na zewnątrz?
Odp.: Nie, ocena IP50 zapewnia ochronę pyłu, ale nie odporność na wodę . Jest zalecany dla środowisk wewnętrznych lub chronionych .

P: Jaka jest maksymalna średnica kabla, którą może pomieścić?
Odp.: Obsługuje kable z płaszczami o średnicy zewnętrznej od 2 . 00–13,60 mm.

P: Czy wymaga specjalistycznych narzędzi do instalacji?
Odp.: Nie, mechanizm push-pull umożliwia wolne od narzędzia krycia i zdematowanie, ulepszanie wygody użytkownika .

• Sprzęt medyczny: Idealny do maszyn EKG, monitorów pacjentów i urządzeń diagnostycznych wymagających bezpiecznych, niskich połączeń sygnałowych .

• Automatyzacja przemysłowa: Używany w instrumentach testowych, narzędzia do produkcji półprzewodników i robotyce dla niezawodnej mocy i transmisji danych .

• Aerospace i obrona: Nadaje się do awioniki, bezzałogowe pojazdy powietrzne (UAV) wymagające złącza odpornych na wibracje .

• Profesjonalna elektronika: Systemy audio o wysokiej wierności, urządzenia do zarządzania energią i sprzęt komunikacyjny .

Jako wiodący producent specjalizujemy się w monitorach pacjenta i akcesoriach EKG . nasza oferta produktu obejmuje czujniki SPO2, kable ECG/EKG, mankiety NIBP, sondy temperaturowe, kable IBP, złącza i zestawy czujników . Dodatkowo wytwarzamy wysoką jakość plastikową, popchnięć złącza kół
Wszystkie nasze produkty są wytwarzane z materiałów najwyższych i ściśle zgodności z wysokimi standardami, zapewniając niezawodność i precyzję wszystkich potrzeb medycznych i przemysłowych .
